固废环保污泥陶粒线生产线设备

　　郑矿机器自2009年开始进入陶粒行业，在污泥处置方面，积极研发、改进工艺，成功将冶金、化工、建材工艺相互贯通，开发出适合陶粒生成线使用的节能、环保设备，为建设新型环保节能型陶粒开辟一条新的工艺路线。

　　工艺流程图

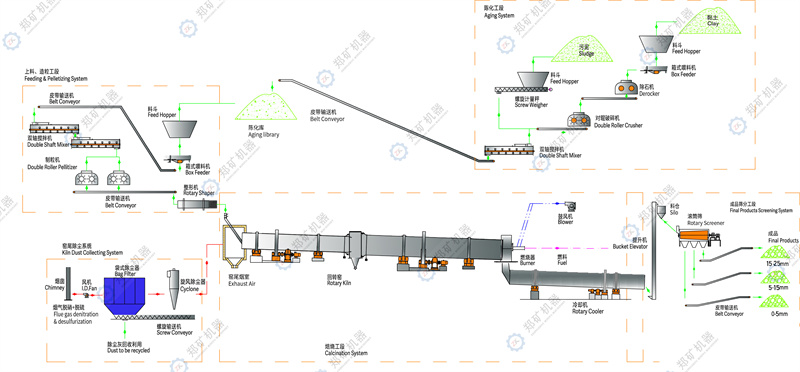

污泥陶粒生产线流程图

　　汽车把污泥和黏土运输进厂后，存放在堆棚内进行自然晾晒一段时间后，由铲车送到各自的料仓中。黏土仓下设置一台箱式喂料机，把黏土送到辊式破碎机进行破碎。可以设置多个辊式破碎机，使得黏土的粒度变得更小，然后送入双轴搅拌机。污泥通过仓下的螺旋输送机也进入到双轴搅拌机。污泥和黏土一起在双轴搅拌机内进行充分的混合和搅拌，然后送到陈化堆场进行堆存。

　　陈化后的混合料被铲车送到料仓，然后经过双轴搅拌机搅拌后，送到对辊造粒机挤压制粒。产出的颗粒料球由皮带输送机送入整形筛分机，圆整处理后，小颗粒被筛出，合格的颗粒球被送入双筒插接式回转窑进行预热和焙烧。烧制出的陶粒成品落入冷却机冷却后，再由回转筛分成不同粒度的成品，各自存放在堆场存放，装袋后发货。冷却机的高温二次风进入到回转窑内辅助燃烧，可以节省燃料。燃料经多通道燃烧器被高压风机送入回转窑内燃烧。窑尾的含尘高温烟气进入空气冷却器降温后，进入袋收尘器净化排空。

　　项目优势/亮点

　　实验分析：公司中试实验线可进行各种污泥陶粒的原料分析、配方设计、制样、焙烧、小试、中试

　　环保高效：利用固废生产陶粒，不仅可以取代黏土烧制陶粒，节约土地，变废为宝，同时高温灭菌、固化重金属，避免污染

　　工艺设备先进：从总体项目规划到详细的工艺配方、工艺设计、装备设计及制造、工程安装、调试等提供完整的全产业链服务，具备完整的固危废处理系统解决方案
